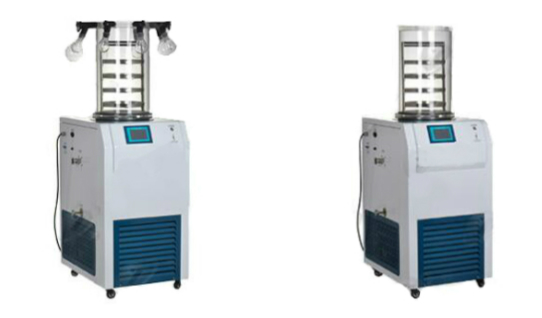

隨著人們的生活水平在不斷地提升，大家使用真空冷凍干燥機也是越來越頻繁，同時大家對它的結構也是十分好奇的，不知道它是由哪些零部件組成的。今天我們就來詳細的了解“真空冷凍干燥機”的結構組成。

　　真空冷凍干燥機通常由干燥倉、冷凝器（捕水器）、加熱系統、真空系統、制冷系統和電氣控制系統六大部件組成。
　　1、干燥倉：集抽真空與加熱干燥功能為一體的的密閉容器，物料的升華干燥過程在干燥倉內完成的，物料是放在干燥室內擱板上的不銹鋼托盤內的，每一層擱板上都有一個可供測量物料溫度的探頭，用以監測整個凍干過程中的物料溫度。
　　2、捕水器：是凝結升華水氣的密閉裝置，通常位于干燥倉后部，內部有一個較大面積的金屬吸附面，從干燥倉物料中升華出來的水蒸氣可凝結吸附在其金屬表面上，吸附面的工作溫度可達-45℃~-65℃，冷凝器外形是不銹鋼或鐵制成的圓筒，內部盤有冷凝管，分別與制冷機組相連，組成制冷循環系統。
　　3、加熱系統：凍干機加熱系統的作用是對干燥倉內物料進行加熱，使物料不斷的受熱升華，從而達到規定的含水率要求。凍干機加熱系統的加熱方法主要分為接觸式加熱與輻射式加熱。
　　4、真空系統：由真空泵及羅茨真空泵組成，羅茨泵為增壓泵不能單獨使用，要先啟用真空泵，使其工作一段時間，當系統中的真空度達到1Kpa以下時，再自動啟動羅茨泵。真空泵結構、羅茨泵結構等見說明書。真空系統的真空表可使用電接點真空表，可根據預先選定的真空度值，自動控制羅茨泵的啟動。
　　5、制冷系統：凍干機制冷系統由制冷壓縮機組，R22或R404a制冷劑組成。通常凍干設備的速凍制冷系統和捕水器制冷系統共用一套制冷系統。當系統工作，接觸加熱方式中擱板溫度可降至-35℃。當制冷系統工作時，冷凝盤管的表面溫度可達-35～-65℃，可根據客戶需求采用低溫螺桿式或雙級活塞式制冷壓縮機組，通常雙級活塞式壓縮機制冷效果更好，制冷溫度更低
　　6、電氣控制系統：本設備電氣控制系統由PLC、觸摸屏、控制柜、控制儀表、調節儀表等自動裝置和電路組成。它的功能是對凍干機進行手動或自動控制，控制設備正常運轉。
